+7 (932) 480-86-86Ежедневно 9:00–18:0001 АНАТОМИЯ EXMODULE
Чтобы показать не красивую отделку, а саму технологию: что держит модуль, что сохраняет тепло и почему дом можно перевозить целиком.
Снаружи — жёсткий силовой скелет.
Внутри — непрерывный тёплый контур.
Сталь — силовой каркас
Дерево — тёплый контур
50 + 100 мм — базовая схема утепления
1–3 дня — монтаж на участке
03 · ДВА КОНТУРА
Это не два конкурирующих материала. Каждый решает свою задачу — и вместе они делают возможным заводской дом, который переживает подъём, дорогу и монтаж без потери геометрии.

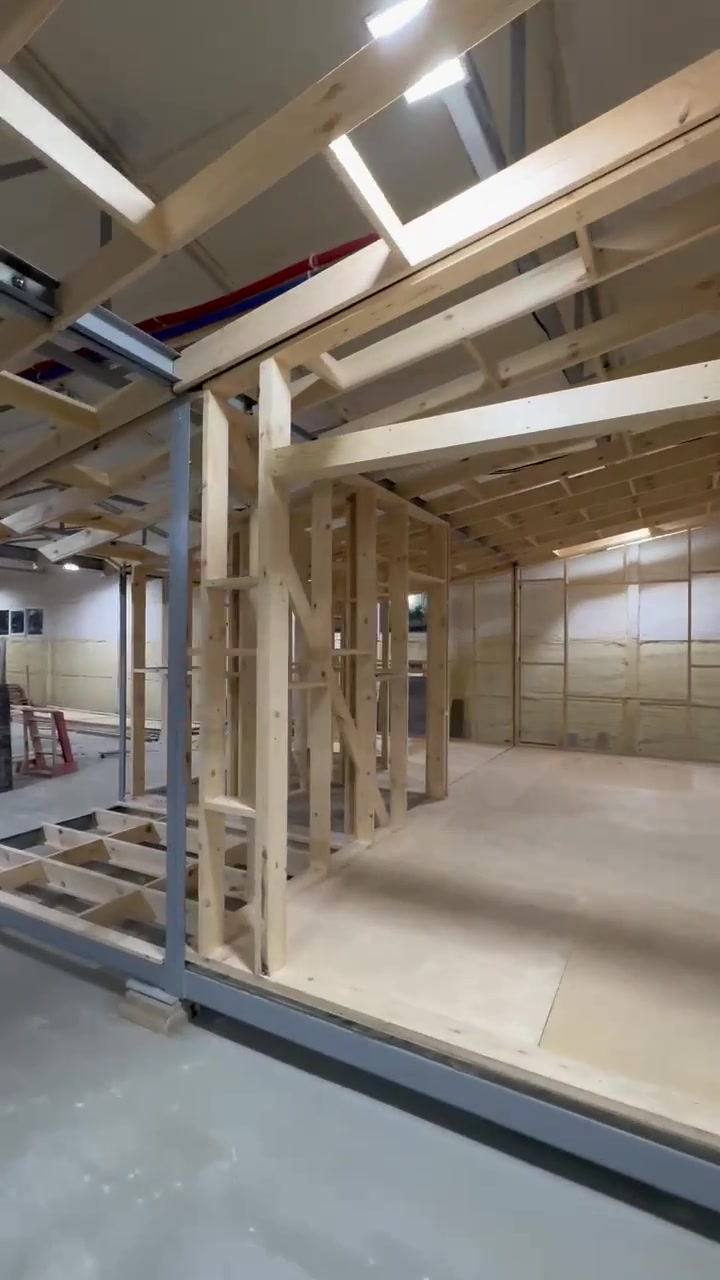

СИЛОВАЯ СИСТЕМА
Нижняя и верхняя рамы, вертикальные связи и усиленные проёмы превращают модуль в один жёсткий объём.
ТЁПЛАЯ СИСТЕМА
Внутри стали собирается отдельный деревянный контур стен, пола и потолка. Он формирует тёплую геометрию помещений.
04 · ГЛАВНЫЙ УЗЕЛ
Холодный металл нужен снаружи тёплого пространства — как скелет. Но ему нельзя давать прямую дорогу внутрь. Поэтому деревянное основание поднято над швеллером, а зазор перекрывается утеплителем и герметизацией.
«Металл несёт дом. Термобарьер не даёт металлу нести холод».
Принцип сверён по открытым узлам стены, пола и потолка в производственных роликах №14–17.
05 · СТЕНА ПО СЛОЯМ

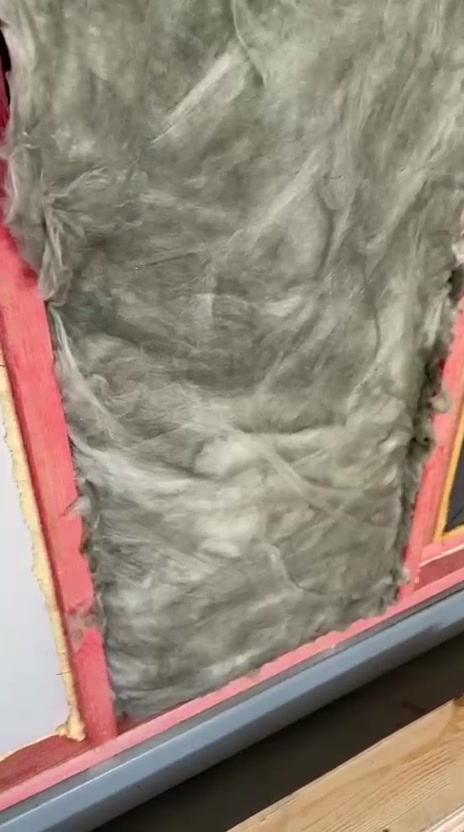

Нажмите на слой. Базовая схема — 50 мм ЭППС и 100 мм базальтовой плиты; окончательный состав привязывается к проекту и климату.
ВЫБРАННЫЙ СЛОЙ
Жёсткие плиты образуют непрерывный слой. Стыки и примыкания пропениваются, чтобы перекрыть щели и холодные пути.
06 · МЕЖМОДУЛЬНЫЙ СТЫК

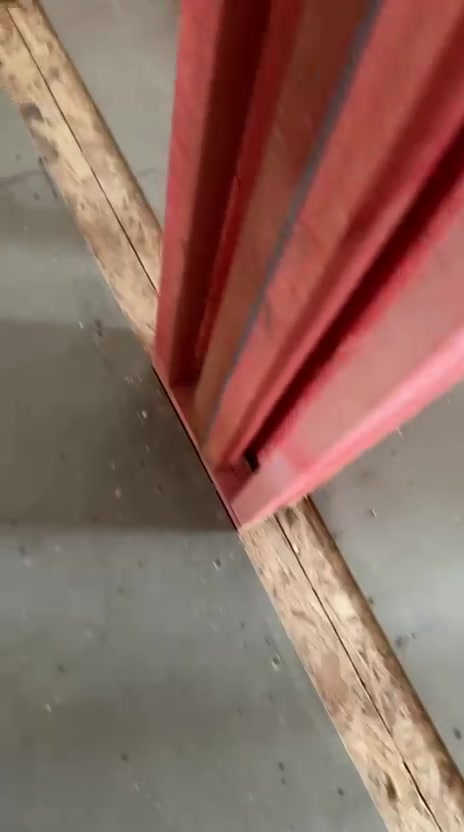

Именно здесь обычная модульная технология чаще всего получает холодную полосу. В ExModule после установки восстанавливаются силовая, тепловая и воздушная непрерывность.
Модули ставят по геометрии на подготовленное основание.

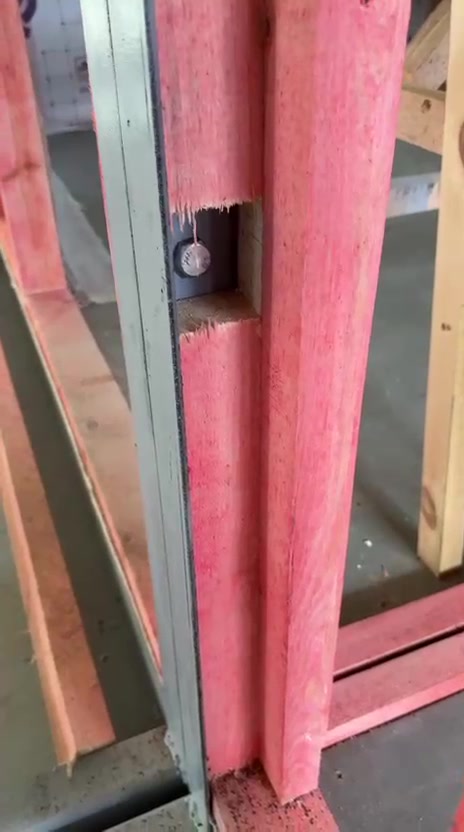

Стальные рамы соединяют подготовленными болтовыми узлами.
Полости пола заполняют пеной через технологические отверстия.
Тот же принцип применяют в стене и кровельной части.
Только после скрытых работ монтируют чистовой шов.
Словарь технологии
07 · ПОЛ, ПОТОЛОК, ИНЖЕНЕРИЯ
Половина технологии скрыта там, куда клиент обычно никогда не заглядывает.
Верхняя стальная рама, отдельные деревянные лаги, герметичный слой ЭППС и базальтовое утепление. Электрика — только в сервисной зоне.
Трапы и выводы готовятся до закрытия пола и остаются в санузле или технической зоне — не гуляют по наружным стенам.

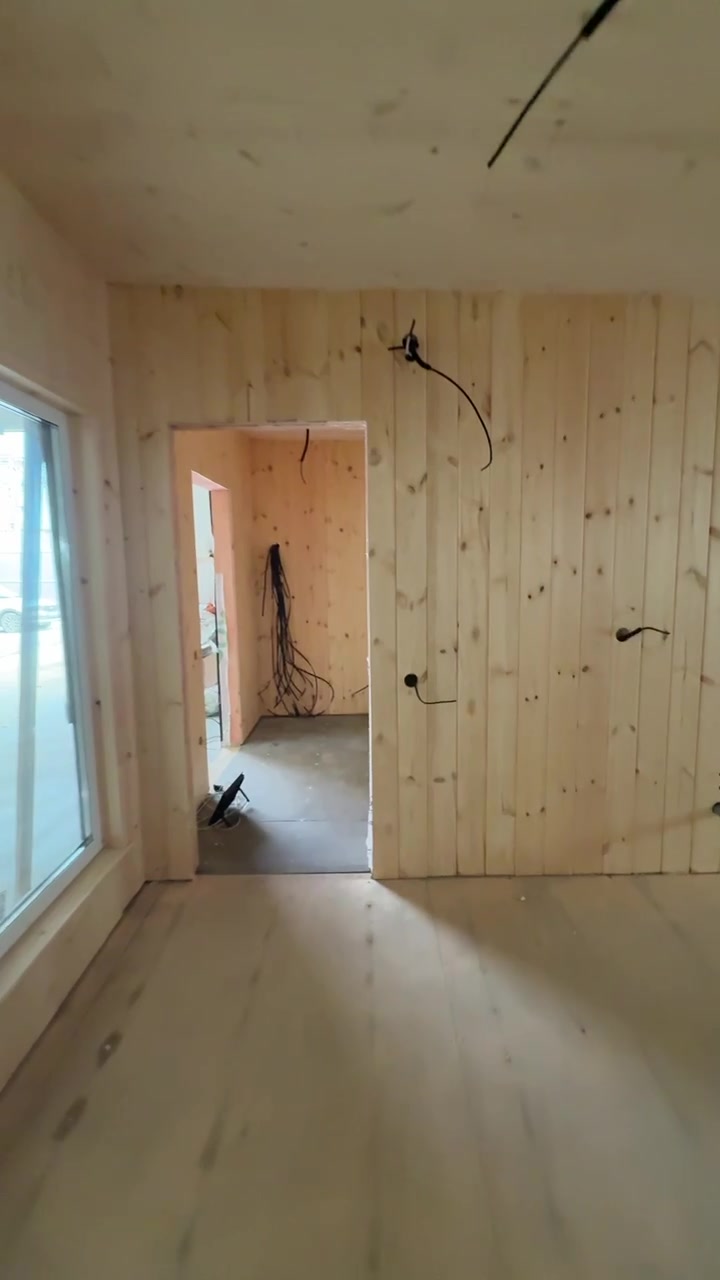

Кабели прокладывают в открытом каркасе; межмодульные соединения оставляют доступными для обслуживания.
08 · ЗАВОДСКОЙ МАРШРУТ
Модули временно соединяют в цехе, проверяют геометрию и сопряжение отделки, затем разъединяют и упаковывают.
нижняя и верхняя геометрия
сталь + сухая древесина
до утепления и зашивки
утепление, пена, мембраны
интерьер и фасад в цехе
проверка нескольких модулей
кран, болты, восстановление стыка
09 · НЕ РЕНДЕРЫ
Все кадры ниже извлечены из ваших производственных видео.
10 · ПРОВЕРКА РЕАЛЬНОСТЬЮ

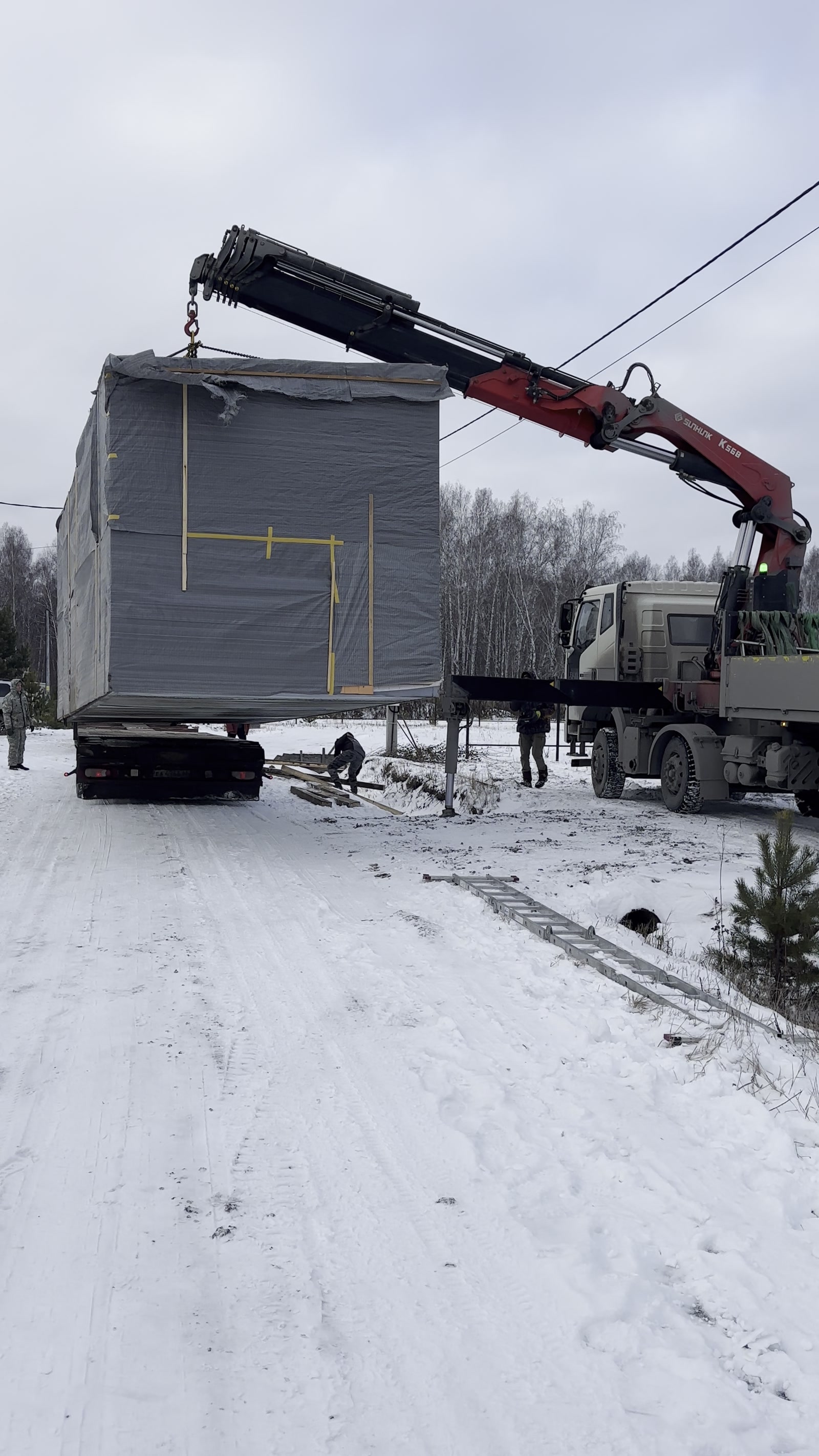

Стальной объём нужен не ради эффектной фразы. Он позволяет поднять готовый модуль, перевезти его и точно поставить на фундамент — вместе с большей частью отделки и инженерии.
11 · ЧЕСТНАЯ ТЕХНОЛОГИЯ
Тепло зависит от непрерывности слоёв, окон, пола, кровли, вводов и стыков модулей.
Сечение металла, толщина пола и потолка, фасад и инженерные решения уточняются для конкретной модели.
До договора можно запросить послойную схему, узел стыка и фотографии скрытых работ.
12 · ИЗ УЗЛА — В ГОТОВЫЙ ДОМ
Теперь можно перейти от конструкции к конкретной планировке и цене — или глубже разобрать отдельный узел в базе знаний ExModule.
ТЕПЕРЬ ВЫ ВИДИТЕ, ЧТО ВНУТРИ
Покажем состав стен, пола и кровли, объясним стык модулей и подберём комплектацию под ваш климат.
Точный состав конструкции фиксируется в спецификации конкретного проекта.
